| 倉(cāng)庫(kù)、地下停車(chē)場(chǎng)、機(jī)械制造企業(yè)廠房等場(chǎng)所要求地面不能起砂塵，并能經(jīng)受各種車(chē)輛（如汽車(chē)、叉車(chē)、推車(chē)等）的碾軋，因此這些場(chǎng)所的地坪不僅要具備一般地坪保護(hù)系統(tǒng)平整、光滑的裝飾效果，還需具有較強(qiáng)的耐磨性和抗壓性。環(huán)氧樹(shù)脂地坪系統(tǒng)是采用環(huán)氧抗壓耐磨砂漿與環(huán)氧面漆結(jié)合而成的高耐磨抗壓地面，是專業(yè)解決重型機(jī)械制造企業(yè)廠房、工業(yè)及商業(yè)倉(cāng)庫(kù)、地下停車(chē)場(chǎng)等地面保護(hù)問(wèn)題的地坪系統(tǒng)。 |
適用范圍
◇ 超市、樓廳、倉(cāng)庫(kù)、汽車(chē)展廳、汽車(chē)修理廠、汽車(chē)停車(chē)場(chǎng)等特殊場(chǎng)所的地面；
◇ 機(jī)械性能要求高的區(qū)域，具有一定沖擊性的機(jī)械、電子、電器、儀表、醫(yī)藥、紡織、服裝、食品、煙草等企業(yè)廠房的地面。 |
| 技術(shù)指標(biāo) |
| 試驗(yàn)項(xiàng)目 |
|
指標(biāo) |
| 干燥時(shí)間，H |
|
表干（H） |
| |
| 實(shí)干（H） |
|
|
|
| 粘接強(qiáng)度 |
|
≥2 |
| 邵氏硬度 |
|
≥80 |
| 耐沖擊性，Kg·cm |
|
50通過(guò) |
| 耐磨性（750g/500r，失重，g) |
|
≤0.02 |
| 耐水性 |
|
48小時(shí)無(wú)變化 |
| 抗壓強(qiáng)度，Mpa |
|
≥70 |
| 抗彎強(qiáng)度，Mpa |
|
≥6 |
| 拉伸硬度，Mpa |
|
≥7 |
| 耐30%鹽水 |
|
12天無(wú)變化 |
| 耐10%硫酸 |
|
56天無(wú)變化 |
| 耐10%氫氧化鈉 |
|
56天無(wú)變化 |
| 耐汽油，120# |
|
56天無(wú)變化 |
|
|
性能特點(diǎn)
◇ 耐沖擊、耐重壓、機(jī)械性能佳；
◇ 防塵、防霉、耐磨、硬度好；
◇ 硬化后收縮率小，無(wú)裂縫；
◇ 耐水、耐油污、耐酸堿等一般化學(xué)腐蝕；
◇ 外觀平整亮麗、色彩多樣；
◇ 無(wú)接縫、便于清潔、維護(hù)方便。 |
系統(tǒng)特征
◇ 溶劑型、實(shí)色、亮光或是啞光；
◇ 厚度1-5mm；
◇ 一般使用年限為8-10年 |

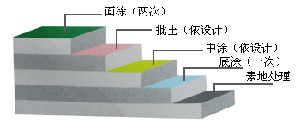

施工工藝
| 工藝名稱 |
|
具體做法及要求 |
|
參考用量 |
| 底涂層 |
1.使用溶劑型環(huán)氧單組份底漆或無(wú)溶劑型環(huán)氧底漆（主漆:固化劑=5:1）混合，并攪拌均勻；
2.用滾筒、毛刷均勻地涂刷，無(wú)漏涂。 |
0.15-0.20Kg/m2 |
| 中涂砂漿 |
1.使用溶劑型環(huán)氧中涂漆（1:1）或無(wú)溶劑型環(huán)氧中涂漆（5:1）按比例混合后加適量40～100目石英砂攪拌均勻；
2.用批刀整體滿刮1～2遍；
3.待固化后，打磨批刀痕等缺陷處，并清理干凈。 |
0.7kg/m2/mm |
| 膩?zhàn)訉?/td>
| 1.使用溶劑型環(huán)氧中涂漆（1:1）或無(wú)溶劑型環(huán)氧中涂漆（5:1）按比例混合后加適量填料（如石英粉、滑石粉）攪拌均勻；
2.用批刀批括1～2遍，重點(diǎn)是填補(bǔ)地面的坑洞缺陷處；
3.待固化后，打磨批刀痕等缺陷處，用吸塵器、雞毛禪、擰干的濕毛巾等清理干凈。。 |
0.2-0.30 kg/m2 |
| 面涂層 |
1.使用溶劑型環(huán)氧面漆（1:1）或無(wú)溶劑型環(huán)氧面漆（5:1）按比例混合，攪拌均勻；
2.用準(zhǔn)備好的滾筒浸上面漆，均勻滾涂，要求涂層均勻，無(wú)漏涂，滾涂2遍。 |
0.25-0.30 kg/m2 |
| 耐磨層 |
1.本工序可根據(jù)用戶需要選擇使用；
2.溶劑型環(huán)氧面漆施工完畢12～24小時(shí)后，即固化至行人不留印跡后，用環(huán)氧耐磨層面漆滾涂一遍，可大大提高地坪光潔度和耐用性 |
0.12 kg/m2 |
|

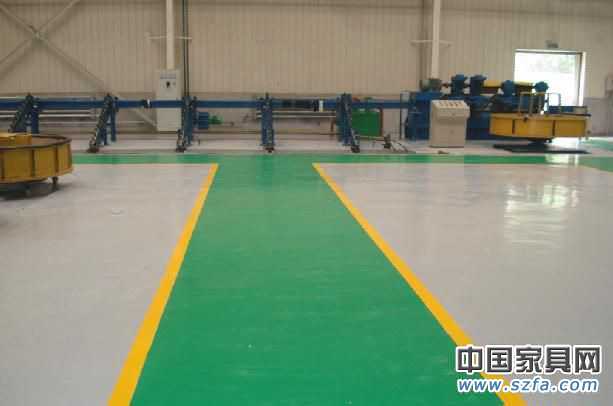

點(diǎn)擊圖片查看原圖
